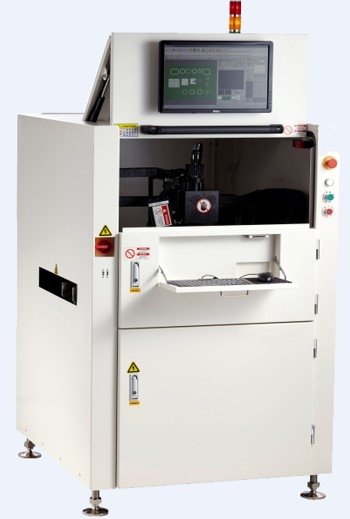

SPI – Inspeção de Pasta de Solda – S-500i

O S-500i é um equipamento SPI para inspeção de componentes SMT com efeciência e qualidade. O S-500i usa um algoritmo inteligente que permite apenas clicar em um botão para programar, reduzindo bastante o trabalho de programação e depuração. A função de aprendizado profundo e de autotreinamento empregando Inteligência Artificial pode estender os tipos de defeitos detectáveis para reduzir a taxa de erro de julgamento. Inclui:

Câmera industrial de alta taxa de quadros de 5M pixels
Lente da câmera 4/60 – Schneider
Projeção 3D – OC/ 3D-H – Alemanha
Servidor de estação de trabalho de imagem e tela – Dell Optiplex 790
Servo motor X, Y e Z – Panasonic
Omron PLC com 40 pontos
Garantia de um ano

SKU: P.I01.0003652

Fora de estoque

Descrição

SPI – Inspeção de Pasta de Solda – S-500i

Tem como principais caraterísticas:

1. Tecnologia programável de estrutura de grade (PSLM)
2. Tecnologia óptica de estrutura síncrona (D – Iluminação) e fonte de luz bidimensional RGB
3. Tecnologia de perfilometria de modulação de fase (PMP)
4. Sistema de processamento de imagem de alta resolução
5. Interface de usuário amigável ao usuário, programação de 5 minutos e operação com um clique
6. Contorno dinâmico do eixo Z em tempo real
7. Conversão e importação de dados Gerber alcança a detecção automática de toda a placa. A função “Teach” manual realiza programação amigável ao usuário e geração de trabalho de teste no caso de não haver dados Gerber
8. Aumenta a altura de inspeção de +/-350um para +/-1200um. Além de detectar pasta de solda, também se aplica a cola vermelha e preta
9. Fornece função offline de importação Berber, função de um botão de correspondência CAD
10. A função SPC pode reduzir os defeitos causados pela impressão da pasta de solda e melhorar a qualidade do produto final

Funcionalidades Básicas

	Modulação de luz espacial programável (PSLM)O uso do PSLM é combinado com o PMP para obter solda de alta precisão com medição 3D na linha de produção SMT. O uso da tecnologia PSLM mudou a maneira tradicional de gerar 3D Struct Light. O tradicional moiré de grade de vidro é acionado por um motor piezoelétrico (PZT). Com a tecnologia PSLM, não é mais necessário o uso de grade de vidro e peças mecânicas. Estes fatores melhoram a facilidade de uso, evitam o desgaste mecânico e reduzem os custos de manutenção.
	Medição de perfilador de modulação de faseAtravés da modulação de fase do espectro de luz total, é possível obter a resolução de altura de até (0,37um). O número de amostragem de 4-8 vezes garante alta repetibilidade. Para obter resultado de detecção perfeito é utilizado esferas de alta precisão e o trilho de guia linear.
	Iluminação difusa 3D e fonte ativa de luz 2D RGBO uso de luz de estrutura síncrona resolve perfeitamente a influência da parte sombreada na inspeção de pasta de solda. Com a fonte de luz bidimensional RGB, é possível aperfeiçoar a placa base de alto contraste. Enquanto isso, podem ser fornecidas imagens coloridas de pasta de solda 2D/3D.
	Sistema de processamento de imagem de alta resoluçãoQuadros ultra altos de CCD industrial de 5/6.5/12 M pixels para garantir que os componentes extremamente pequenos e o SMT de alta precisão (01005) fossem de detecção estável e rápida. Fornece 8um,10um, 12um, 15um,18um, 20um, como variedades de precisão. Coopera com a diversidade de produtos do cliente e os requisitos de velocidade de detecção. O hardware da GPU e o algoritmo paralelo otimizado de 2D/3D realizam inspeção de alta velocidade em PCB de alta densidade (> 100K Pads/PCB).
	Eixo Z em tempo real e capacidade de compensação de visão estáticaAs características do PSLM fornecem rastreamento dinâmico em tempo real no PCB rígido. Para PCB flexível é possível usar a compensação de visão estática para resolver perfeitamente os problemas de empenamento.
	Inspeção de colaA medição PLSM 3D pode atingir +/-1200um com a função RGB Tune e é capaz de medição de alta precisão de nenhum processo de colagem transparente, inclusive na visualização em falta, estouro, excesso, forma e combinação de imagens 2D/3D.
	Detecção de Marcas de Múltiplas MatrizesPara a marca PCB multi-array use a função de captura dinâmica. Não há a necessidade de capturar imagens uma a uma. Isto reduz drasticamente o tempo de detecção.
	Função fly de detecção de marca ruimDetecta automaticamente marcas ruins da placa de circuito impresso . É possível alimentar a informação na máquina de escolha e a colocação de loop de controle em tempo real.
	Rastreabilidade de mapeamento em três estágiosColabora com o pré e pós AOI na linha SMT, forma processo de ciclo fechado e sistema de controle de qualidade. Também é capaz de integrar e sincronizar os dados ao módulo de qualidade ERP do cliente.

E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.

Modelo	S-500i
Tamanho Máximo de PCB (X x Y)	S-500I/Tamanho do PCB: 510mmX505mm. Área de Inspeção Real:450X450mm
Tamanho Mínimo de Inspeção	Quadrado: 150um/Redondo: 200um
Peso do PCB	0-3kg
Empenamento do PCB	+-3.5um
Espaçamento mínimo da almofada	100 um
Princípio de Inspeção	Cor branca 3D PLSM PMP
Camera	Câmera Industrial de 5M pixels
Precisão da inspeção	Direção X/Y: 10um, direção Z: abaixo de 0,37um
Precisão da posição de repetição	Direção Z: <1um/Volume: <1%
FOV	48mm x 34mm
Tempo de Posicionamento	0,5 segundo/PCS
Altura Máxima de Medição	+/-350um (padrão), +/-1200um (opcional)
Categorias de inspeção	Volume/Área/Altura/Deslocamento/Nitidez
Capacidade de inspeção	Falta de solda/Ponte de solda/Offset/Tombstoneing/Falta ou sobra de pasta de solda/etc
Velocidade de inspeção	3750mm2/s
Sistema de Operação	Windows 10
Opcional	Código de barras 1D/2D, UPS
Peso	865 kgs
Dimensões	1000X1000X1350mm

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade

<!– –>
