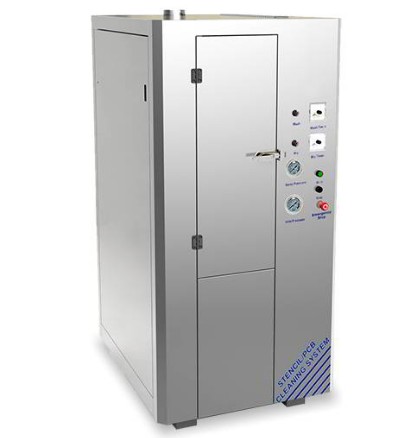

Sistema de Limpeza de Stencil – HC-6S – Single-Bath Stencil Cleaning System

 Este sistema de limpeza de stencil adota um controle totalmente pneumático (controle de lógica e de acionamento). Isto resulta em maior eficiência, rapidez e segurança. Esta é a prática mais comumente utilizada e recomendada na indústria de limpeza de aço com líquidos. Também é equipado sistema de alta eficiência de atomização rotativa, braço injeção e filtro de quatro estágios para uso reciclado de líquidos com manutenção simples.Todo o corpo é feito de aço inoxidável para assegurar uma vida mais longa. Normalmente, a limpeza leva 5 minutos e secagem outros 5 minutos. Estes tempos típicos são suficientes para a maioria dos casos.O sistema totalmente pneumático evita faíscas elétricas e forneces alta segurança para líquidos voláteis.O líquido é filtrado com filtros de quatro fases para uso reciclado e menor custo.Note que sistemas com ultra-som são relativamente perigosos para certos solventes devido a sua inflamabilidade. O ultra-som poderia também danificar a cola e consequentemente a tensão do estêncil. Por estes e outros motivos, o sistema com ultra-som tem ficado obsoleto e está sendo substituído gradualmente pela lavagem de pulverização, com pressão, que é mais segura e eficaz.
SKU: P.I01.000386

Fora de estoque

Fora de estoque

Descrição



Sistema de Limpeza de Stencil – HC-6S – Single-Bath Stencil Cleaning System
Este sistema de limpeza de stencil adota um controle totalmente pneumático (controle de lógica e de acionamento). Isto resulta em maior eficiência, rapidez e segurança. Esta é a prática mais comumente utilizada e recomendada na indústria de limpeza de aço com líquidos. Também é equipado sistema de alta eficiência de atomização rotativa, braço injeção e filtro de quatro estágios para uso reciclado de líquidos com manutenção simples.Todo o corpo é feito de aço inoxidável para assegurar uma vida mais longa. Normalmente, a limpeza leva 5 minutos e secagem outros 5 minutos. Estes tempos típicos são suficientes para a maioria dos casos.O sistema totalmente pneumático evita faíscas elétricas e forneces alta segurança para líquidos voláteis.O líquido é filtrado com filtros de quatro fases para uso reciclado e menor custo.Note que sistemas com ultra-som são relativamente perigosos para certos solventes devido a sua inflamabilidade. O ultra-som poderia também danificar a cola e consequentemente a tensão do estêncil. Por estes e outros motivos, o sistema com ultra-som tem ficado obsoleto e está sendo substituído gradualmente pela lavagem de pulverização, com pressão, que é mais segura e eficaz.
    • O sistema de limpeza é usado para limpar stencils ou PCBs e pode remover pasta de solda e resíduos de fluxo de forma eficaz.

    • Ele ocupa menos espaço e funciona de forma eficiente. Também pode ser feito por encomenda, de acordo com as necessidades do cliente.

    • Utiliza sistema de alta pressão ao invés de ultra-som: sistema de ultra-som tem seus riscos e também pode danificar a cola que prende a folha de metal do stencil.

  • O sistema de ultra-som está desaparecendo gradualmente e sendo substituído por este.

ModeloStencil Cleaning Machine (Single-bath) HC-6S Stencil Cleaning Machine (Double-bath)HC-6D
Area de TrabalhoL800*W1000*H1700 mmL1600*W1000*H1700 mm
Peso250kg500kg
Consumo de EnergiaPneumatico / 800L/min/barPneumatico / 800L/min/bar
Tamanho de Stencil32″Max32″Max
Princípio de LimpezaPneumatico: alta pressãoPneumatico: alta pressão
Consumo de Solvente300mL/ Ciclo (não inclusa a parte que evapora espontaneamente durante modo standby)300mL/ Ciclo (não inclusa a parte que evapora espontaneamente durante modo standby)
Banho de Solvente60L60L
Consumíveis e tempos de reposiçãoCartucho / filtro  5?m: a cada 3 meses /Filtro de papel 20?m: a cada semanaCartucho / filtro  5?m: a cada 3 meses /Filtro de papel 20?m: a cada semana
Filtro de Carbono ativadoCada 3 mesesCada 3 meses
Filtro de resina de epóxiCada 3 mesesCada 3 meses
Sistema de alarme para indicar baixo nível de solventeIndicador de nívelIndicador de nível
Preenchimento de solventeManualManual
Descarga de SolventeAutomáticoAutomático
NozzleNozzle de atomização ajustável (X5 ,20 nozzle)Nozzle de atomização ajustável (X5 ,20 nozzle)
PortasPorta com duas camadasPorta com duas camadas
Tempo de Lavagem / SecagemLavagem: 5min / Secagem: 4 a 5 minLavagem: 5min / Secagem: 4 a 5 min
Limpeza da BombaDesnecessárioDesnecessário
Método de LimpezaBanho pneumático de alta pressãoBanho pneumático de alta pressão
Método de secagem.Combinação de sopragem de ar e com desenho de alta eficiênciaCombinação de sopragem de ar e com desenho de alta eficiência



A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
<!– –>
