Single Magazine Unloader

As PCIs que saem do equipamento anterior são coletadas pelo transportador e empurradas para dentro dos magazines.
SKU: P.I01.999044

Fora de estoque

Fora de estoque

Descrição

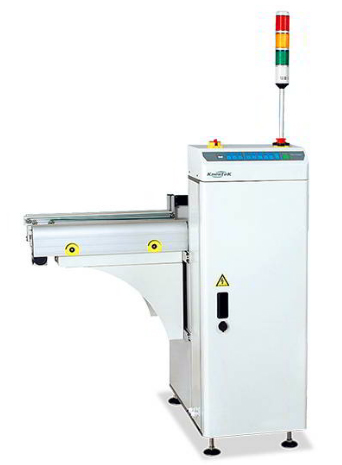

Single Magazine Unloader
As PCIs que saem do equipamento anterior são coletadas pelo transportador e empurradas para dentro dos magazines.
Funções (padrão)

    • Controle por PLC (programável)
    • Passo (pitch) configurável.
    • Plataforma flexível para acomodar os magazines de tamanhos padrão.
    • Troca do magazine através da parte traseira do equipamento.
    • O magazine é colocado e fixado manualmente na plataforma.
    • Painel de controle extremamente fácil de operar.
    • Posição do braço (pusher) ajustável para coincidir com o centro do magazine.
    • Braço pneumático com pressão regulável.
    • Interface compatível com SMEMA.


Altura do transporte / correia:900 ±30 mm
Direção de transferência:Da esquerda para a direita
Lado da operação: Frente da máquina
Trilho fixo: Frente da máquina
Interface: SMEMA
Alimentação: 230 VAC / 50 Hz / 1 Ph
Consumo de energia:240VA máx. Ou especifique
Alimentação de ar:?6 bar
Consumo de ar: 10 ltr / min máx.
Tempo de carregamento de PCB: ± 6 segundos
Distância de passo: 10.20.30.40mm passo ou especificar.

  • Cabo SMEMA (adicional)
  • Magazines com capacidades de armazenamento diferentes do usual.
  • Touchscreen em substituição ao painel de botão.
  • Construção fechada para aumentar o nível de segurança.
  • Outras opções poderão ser solicitadas ao fabricante.

ULDA250MULDA330LULDA330LULDA330L

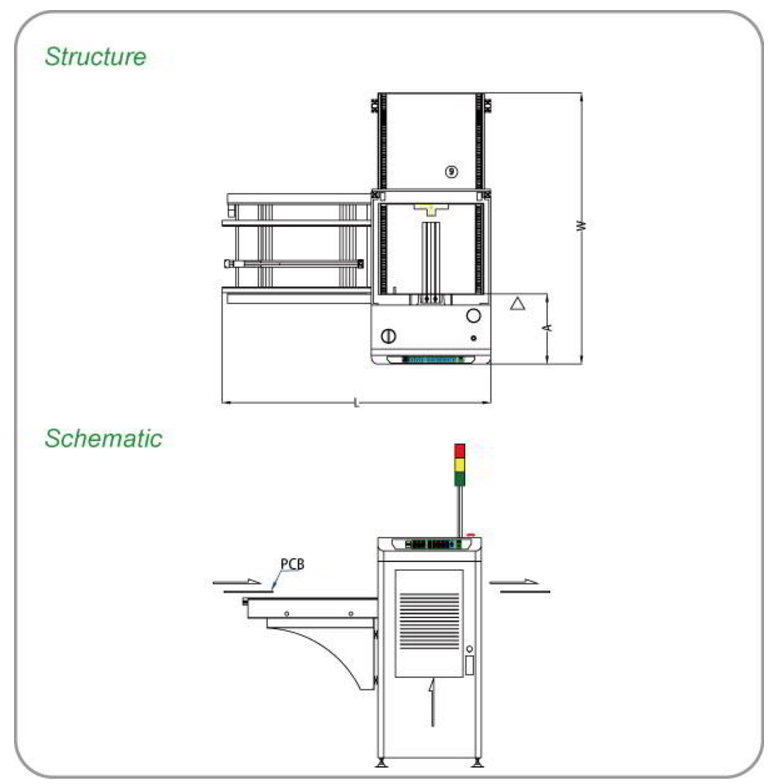

Dimensões (L x W x H) 980 x 1150 x 12501200 x 1450 x 12501200 x 1450 x 12501200 x 1450 x 1250
Peso200kg220kg200kg220kg
Comprimento da PCB50mm – 330mm50mm – 445mm50mm – 330mm50mm – 445mm
Largura da PCB50mm – 250mm50mm – 330mm50mm – 250mm50mm – 330mm
Espessura da PCB0.6mm – 4.5mm0.6mm – 4.5mm0.6mm – 4.5mm0.6mm – 4.5mm
Dimensão maxima do PCB355 x 320 x563460 x 400 x 563355 x 320 x563460 x 400 x 563
Distância do conveyor fixo para frente330mm330mm330mm330mm

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
<!– –>
