Router automático de placas AR-450M-II

Name: Router automático de placas AR-450-II
SKU: P.I01.0003568
Price: 1.00 BRL
Availability: InStock

O router AR-450M-II adota sistema de condução servo de alta precisão e fuso de roteamento de alta qualidade que pode garantir precisão de roteamento <0,05mm.A velocidade de movimento x, y1, y2, z pode chegar a 500mm/s e a velocidade de roteamento pode chegar a 50m/s.A máquina é equipada com CCD de alta resolução, que pode posicionar automaticamente a marca fiducial e corrigir o deslocamento das coordenadas.O sistema de operação Windows e software auto-desenvolvido tornam a programação muito fácil. Também conta com aspirador de pó embutido, que pode fornecer ambiente de trabalho limpo.

SKU: P.I01.0003568

Em estoque

Descrição

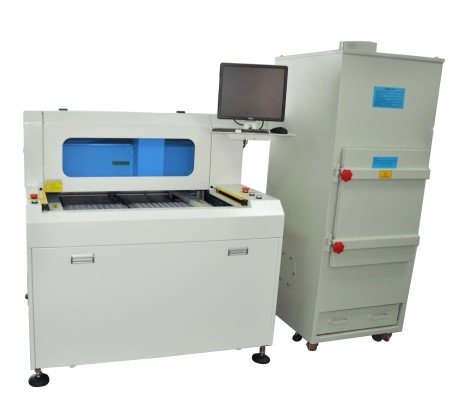

Máquina Automática ROUTER para PCB – AR-450M-II

- O separador AR-450M-II PCB adota x, y1, y2, z servo motor e sistema de condução e parafuso de esfera, com trilho de guia linear, o que certifica que a máquina funcione com precisão. Tem precisão de movimento inferior a 0,05 mm e precisão de roteamento inferior a 0,05 mm;

- O design da estação de trabalho dupla torna o funcionamento contínuo, melhorando muito a eficiência da produção;

- A máquina é equipada com CCD de alta resolução. Utiliza o método de programação de ensino direto com cursor cruzado de CCD, muito fácil de operar. O software pode executar comando de ponto, linha, arco, círculo, etc para cortar diferentes formas de placa com painéis. Conta também com função de posicionamento de marca, podendo corrigir automaticamente o deslocamento de coordenadas quando o PCB alter sua posição. Além disso, O CCD tem a função de escanear o código de barras e o código QR, que pode escanear o código de barras e informações de código QR diretamente na placa PCB e, em seguida, executar o programa pré-programado na máquina para cortar a placa PCB diretamente;

- Seu PC industrial com sistema Windows e software completo desenvolvido em inglês faz com que a programação e operação seja muito fácil;

- Equipado com eixo de roteamento de qualidade, com longa vida útil e de resfriamento automático;

- O aspirador de pó de externo fornece um ambiente de trabalho limpo e de baixo ruído. O limpador a vácuo de alta potência de 2.2kW pode limpar completamente a poeira da placa PCB e prevenir efetivamente a sua poluição;

- O corte de fresagem pode ser usado com 2 ou 3 seções, bastando definir o parâmetro no software. Tem fresagem de prolongada vida útil;

- Equipado com vento ionizante que pode eliminar a estática e remover a poeira;

- Sistema MES opcional. A máquina pode ser encaixada com o sistema MES da fábrica e pode ler e fazer upload de logs de produção;

A máquina é equipada com a função de detecção de faca quebrada. Quando o bit do roteador está quebrado, a máquina para e a interface do software emite um alarme.

Detalhes da Máquina Automática ROUTER para PCB – AR-450M-II

	Os eixos X, Y1, Y2, Z adotam servo motor panasonic e seu sistema de direção, fuso de esferas com trilho e controle deslizante fazem com que seu movimento seja suave e preciso.
	O CCD de alta resolução torna a programação muito fácil.Tem função de posicionamento de marca, que pode corrigir automaticamente o deslocamento coordenado. A máquina pode ser encaixada com o sistema MES (opcional) e pode ler e fazer upload de logs de produção.
	Tem fuso de roteamento de alta qualidade, longa vida útil com auto-resfriamento. Também, a máquina é equipada com uma pistola de ar iônico. O íon de vento soprado da parte inferior do fuso pode eliminar a eletricidade estática gerada durante o processo de corte.
	Fresa de ∅0,8-∅3,0 mm.
	Design de mesa de trabalho dupla faz posicionamento com mais precisão do que o mecanismo de acionamento do cilindro, melhorando a eficiência da produção.
	A máquina está equipada com a função de detecção de fresa quebrada no fuso. Quando a cortador estiver quebrado, a máquina irá parar e a interface do software irá emitir um alarme.
	Seu fuso de alta potência de 400 W pode cortar a placa Al abaixo de 2,0 mm de espessura (a máquina precisa usar fresa de placa de alumínio com corte personalizado).
	O Software desenvolvido torna a programação e operação muito fácil. A interface do software pode definir a profundidade do corte do eixo Z e definir diferentes profundidades de corte no eixo Z, dependendo da espessura da placa de circuito impresso. Certifica-se de que o eixo Z pode cortar o PCB a uma altura fixa.
	O corte de fresagem pode ser usado com 2 ou 3 seções, basta definir o parâmetro no software. Tem prolongada vida útil do corte de fresagem.

E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo. A AllPoint influencia desde o design da máquina, sua importação, preparação de infraestrutura, instalação, treinamento, acompanhamento de produção, consultoria e treinamento em processo de soldagem.

Especificação do router PCB AR-450M-II
Model	AR-450M-II
Estação de trabalho	2 estações de trabalho
Tamanho do PCB (Máx.)	320x420mm * 2 peças
Espessura do PCB	0.4-2.0mm (placa dura)
PCB Material	FRA4, fibra de vidro, Al
Altura máxima do componente	50 mm
Velocidade de corte (máx.)	50 mm/s
Velocidade de movimento	Máx 500mm/s
Método de controle	linha, círculo, arco, U, L
Precisão de repetição	+- 0,05 (mm)
Precisão de roteamento	+- 0,05 (mm)
Sistema de acionamento	X/Y1/Y2/Z Controle de servo motor de quatro eixos
Aspirador de pó	3PH AC 380V 50HZ/2,2 KW (externo no roteador)
Fuso de roteamento	42000 rpm/min, refrigeração a ar
Fresadora	0,8 – 3,0
Controle da vida útil da ferramenta	Controle do programa de software
Método de programação	Método de programação de ensino direto
Fonte de alimentação total da máquina	3 fases AC 380V 50HZ/ 4,5 KW
Tamanho da máquina	1200(C) 1150(L) 1317(A)mm
Tamanho do aspirador de pó	805mm(C)920mm(L)1950mm(A)
Peso aspirador de pó	300kg
Peso da máquina	600kg

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
