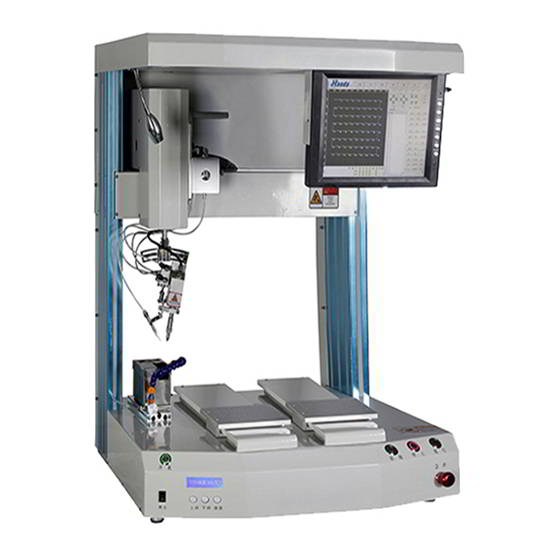

Robô de Solda – Soldering Robot – H352

O Robô de Solda H352 é um robô de 6 eixos, com regulador combinado para X, Y1, Y2, Z, R, projetado para substituir operadores de forma programável e simples nas atividades de soldagem manuais. A solda e troca da placa pode ser executada simultaneamente por 2 bases de trabalho (estação dupla), melhorando ainda mais a eficiência de produção. A precisão repetitiva de 24 horas “NRZ” com movimento contínuo é de menos de 0,05 milímetros. Veja abaixo algumas de suas facilidades:

Interface Homem-Máquina por meio de um display LCD tipo Touch Screen grande. Várias funções de edição estão disponíveis para facilitar a programação.
Um teclado portátil tipo joystick facilita ainda mais a programação, tornando possível coletar coordenadas por jogging, apenas posicionando rapidamente a ponta de soldagem no ponto a soldar e clicando para aprender a coordenada do ponto.
Facilidade de SETUP, permitindo ao poperador trocar de tipo de componente e de fita com rapidez.
Ferro de solda de 400W (600W opcional)
Software controlado por menus simples, objetivos, simples de usar

SKU: P.I01.000403

Fora de estoque

Descrição

Robô de Solda – Soldering Robot – H352

O Robô de Solda H352 é um robô de 6 eixos, com regulador combinado para X, Y1, Y2, Z, R, projetado para substituir operadores de forma programável e simples nas atividades de soldagem manuais. A solda e troca da placa pode ser executada simultaneamente por 2 bases de trabalho (estação dupla), melhorando ainda mais a eficiência de produção. A precisão repetitiva de 24 horas “NRZ” com movimento contínuo <0,05 milímetros.Veja abaixo algumas de suas facilidades:

Interface Homem-Máquina por meio de um display LCD tipo Touch Screen grande. Várias funções de edição estão disponíveis para facilitar a programação.
Um teclado portátil tipo joystick facilita ainda mais a programação, tornando possível coletar coordenadas por jogging, apenas posicionando rapidamente a ponta de soldagem no ponto a soldar e clicando para aprender a coordenada do ponto.
Facilidade de SETUP, permitindo ao poperador trocar de tipo de componente e de fita com rapidez.
Ferro de solda de 400W (600W opcional)
Software controlado por menus simples, objetivos, simples de usar

	O conjunto de ferro de solda aplica uma força constante na horizontal e vertical, resultando em uma solda perfeita. O ferro de solda conta com potências de 400W (600W opcional) com rápida recuperação de potência.
	O design mecânico do sistema do sistema foi peprojetado para operar de forma contínua e com repetibilidade, com 6 eixos, para proporcionar acesso ao ponto a ser soldado da mesma forma ou melhor do que um operador experiente conseguiria.
	O robo de solda conta com sistema de exaustão para absorver a fumaça resultante do processo de solda, ajudando a manter o ambiente com ar saudável e limpo. Note que o fio de solda é alimentado automaticamente, de forma programável, tendo o programador o controle da quantidade de solda a ser aplicada em cada ponto.
	O sofisticado software de controle do robo de solda permite que programas sejam criados e visualizados de forma gráfica, fácil de entender, fácil de adicionar pontos a serem soldados. A troca de programas e placas a serem soldadas é rápida.
	Sistema de alimentação de arame de solda de alta precisão com roda de arame que pode chegar a precisão de alimentação 0,1 milímetros e reduzir o problema do fluxo restante no PCB após a soldagem, melhorando a qualidade de solda.
	Padrão 400w e (600W opcional) estação de solda de alta potência com painel de toque, rápido aquecimento e reaquecimento, melhorando significativamente a qualidade de solda.
	Interface com display tipo TOUCH SCREEN: sofisticação e facilidade em operar.
	Teclado portátil do robo de solda, tipo JOYSTICK, ajuda o programador e operador a verificar e ajustar a posição exata dos pontos a serem soldados, e a altura e ângulo da ponta do ferro de solda.
	Vários tipo s de ponta para o ferro de solda do robo são disponibilizadas para melhor adaptação a qualquer tipo de processo de soldagem.
	O equipamento vem acompanhado por um jig para fixação das placas a serem soldadas. O jig é facilmente ajustável.
	Se houver necessidade, poderemos desenvolver jigs especiais para fixar placas que necessitem de condições especiais de fixação.
	Mais um exemplo de jig customizado.

E relativo ao suporte de HARDWARE, como toda máquina pode um dia necessitar de suporte e manutenção, você terá a AllPoint com especialistas, e estoque local estatístico de peças de reposição para ajuda-lo.

Model	H352
Axis	6-axis(X/Y1/Y2/Z/R/wire feeder)
Equipment travel	24032090mm*330° 2 PCBs capacity
Running speed (X/Y/Z/R)	X/Y1/Y2/Z:500mm/s R:180°/s
Repeat positioning accuracy	±0.06mm
Load	10KG
Program recording capability	Unlimited
Display mode	12 “LCD screen
System platform	Windows 7 OS professional
Operation	Touch Screen + Wireless Remote
Motion system	Stepper motor
Temperature Range	100??450?
Solder wire feeding system	Independent drive and Stepper motor
Solder Iron Power	400W (600W optional)
Min solder wire feeding length	0.01mm
Solder wire diameter range	0.8 , 1.0mm , 1.2 mm ( optional 0.3 , 0.6 , 1.6mm )
Power supply	Single phase 110/ 220V AC 50/60HZ
Air pressure	0.4-5kg/cm²
Work environment	0 – 40 ?

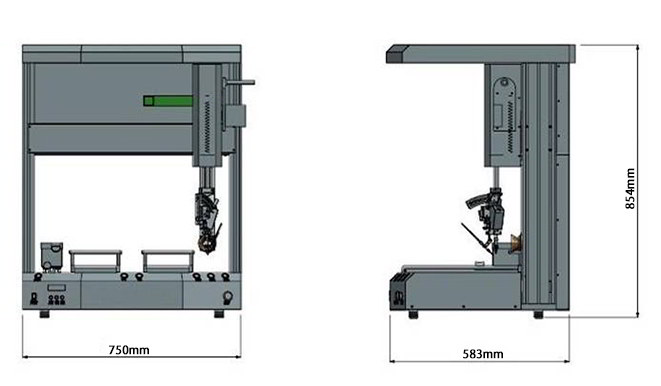

Machine Size(mm)	L750W583H854mm
Weight	105Kgs

Excelente e rápido sistema de posição da ponta de solda

O auto-desenvolvimento de software e hardware pesquisado, desfrute do upgrade gratuito para toda a vida útil.
Operação por toque completo + estilo de programação completo, em qualquer caso a configuração pode ser realizada por clique.
A tela do visor coordena o medidor, mostra o controle de todos os pontos de solda de forma clara e faz alteração do programa mais visualmente.
Quando não há nenhum obstáculo entre dois itens de solda adjacentes, o processo de otimização está disponível e a máquina irá escolher o caminho operacional mais curto para melhorar a eficiência do trabalho.

Programação

Software avançado de auto-desenvolvimento, programação de estilo completo, todos os parâmetros podem ser definidos em um programa, como o caminho do movimento, quantidade de alimentação do fio de solda, tempo de solda etc, muito fácil de usar.

Operação

Operação de ajuste fácil para ponto solda e arrasto da solda; dados de construção podem ser chamados a qualquer momento; ambiente digitalizado para os pontos de solda de diferentes tamanhos são mais visuais.

Edição de programa

Modificação grandes quantidades de pontos de soldadura similares podem ser definido sem modificar um por um. Inserir ou excluir ponto de solda coordena em qualquer posição sem afetar outros pontos de solda.

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade

<!– –>
