NG OK Magazine Unloader

As PCI’s transportadas pelo shuttle conveyor são armazenadas em magazines específicos (NG – reprovado ou OK-aprovado), de acordo com a classificação prévia de cada placa. Desta forma as PCIs poderão ser armazenados, automaticamente, em magazines distintos.
SKU: P.I01.999041

Fora de estoque

Fora de estoque

Descrição

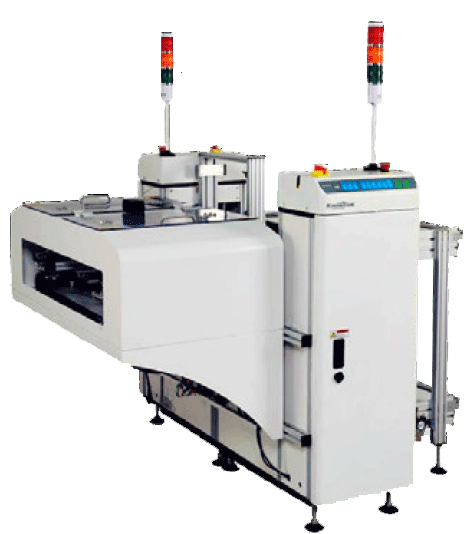

NG OK Magazine Unloader
As PCI’s transportadas pelo shuttle conveyor são armazenadas em magazines específicos (NG – reprovado ou OK-aprovado), de acordo com a classificação prévia de cada placa. Desta forma as PCIs poderão ser armazenados, automaticamente, em magazines distintos.
Funções (padrão)

  • Controle por PLC (programável)
  • Passo (pitch) configurável.
  • Separação de placas aprovadas (OK) e reprovadas (NG).
  • Posicionamento do shuttle conveyor guiado por um sistema de trilho especial.
  • Indicador luminoso, tipo torre, mostra o status da máquina.
  • Ajuste da largura do transportador através de manivela.
  • Alinhamento automático dos magazines.
  • Painel de controle extremamente fácil de operar.
  • Posição do braço (pusher) ajustável para coincidir com o centro do magazine.
  • Braço pneumático com pressão regulável.
  • Interface compatível com SMEMA.

Altura de transporte:900 ±30 mm
Direção de transporte:Da esquerda para a direita
Lado da operação: Frente da máquina
Trilho fixo: Frente da máquina
Interface: SMEMA
Conceito do transportador:Correia ESD (redonda ou plana)
Velocidade de transporte:16m / min
Borda de suporte para PCI:3mm
Alimentação:230 VAC / 50 Hz / 1 Ph
Consumo de energia:500VA máx. Ou especifique
Alimentação de ar:4-6 bar
Consumo de ar:10 ltr / min máx.
Tempo de carregamento da PCI:± 10 segundos
Tempo de mudança de magazine:± 30 segundos
Passos (pitch):10.20.30.40mm passo ou especificar outro.
Peso Máx. do magazine (carregado):50 kg cada ou especificar outro

  • Cabo SMEMA (adicional)
  • Magazines com capacidades de armazenamento diferentes do usual.
  • Touchscreen em substituição ao painel de botão.
  • Construção fechada para aumentar o nível de segurança.
  • Upgrade (atualização) do servo-drive para ciclos reduzidos.
  • Outras opções poderão ser solicitadas ao fabricante.

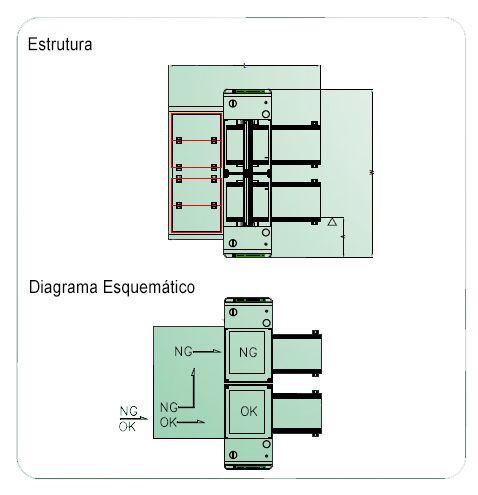

ULDC250MULDC330L
Dimensões (L x W x H) 1400 x 1550 x 12501850 x 1780 x 1250
Peso220kg320kg
Comprimento da PCB50mm – 330mm50mm – 445mm
Largura da PCB50mm – 250mm50mm – 330mm
Espessura da PCB0.6mm – 4.5mm0.6mm – 4.5mm
Dimensão maxima do PCB355 x 320 x560460 x 400 x 560
Distância do conveyor fixo para frente (A)367mm367mm

A embalagem internacional é feita para suportar umidade entre outros problemas encontrado em transporte marítimo. Utilizamos embalagem a vácuo de alta qualidade
<!– –>
