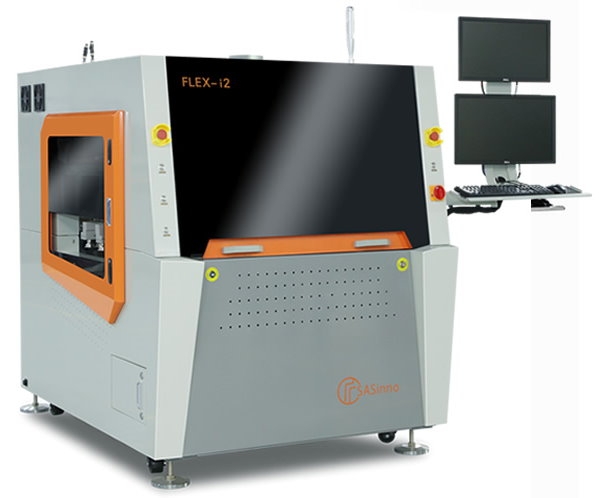

Máquina de Solda Seletiva – Selective Soldering – FLEX-i2
A máquina de Solda Seletiva FLEX-i2 faz parte da linha mais avançada em máquinas deste tipo, contando com dois tanque de solda controlados independentemente, com tamanhos de nozzles diferentes. Isto representa uma fantástica vantagem e flexibilidade sobre os modelos convencionais.
A máquina vem totalmente equipada para uso INLINE, com fluxadeira DROP JET alemã, tanque duplo com nitrogênio, pre-aquecimento top/bottom, calibração de altura de onda de solda, e um software super simples de operar.
SKU: 15644555
Fora de estoque
Fora de estoque
Descrição

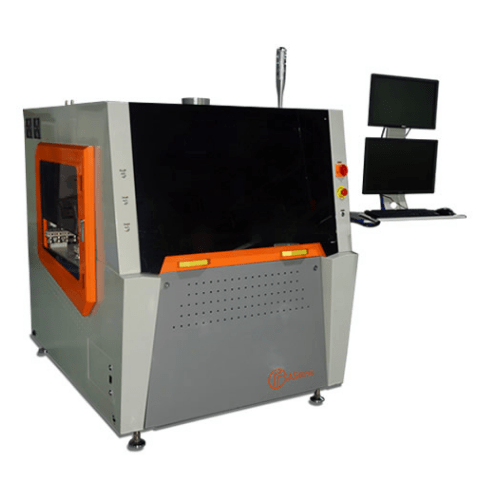

Máquina de Solda Seletiva Inline Compacta Flex-i2
O Flex-i2 é a nova geração seletiva com os recursos abaixo:
Mesa servo XY para mover os tanques de solda, com controle independente de servo eixo Z1 para pote de solda 1, servo eixo Z2 para pote de solda 2.
Equipado, padrão de fábrica, com fluxadeira DROP JET alemã, instalada na mesma mesa XY dos tanques de solda.
Pré-aquecimento opcionalmente superior e inferior
Câmara de vídeo padrão, para acompanhamento perfeito do processo de soldagem em tempo real.
Calibração de altura de onda.
Controle extra simples, por WINDOWS.
Opcional: tanque com bomba eletromagnética fabricada na Alemanha.
Spray Fluxer Drop Jet
DropJet: A máquina vem equipada de fábrica com fluxadeira extremamente precisa. Originalmente fabricada na Alemanha. Pode atender diâmetros de fluxagem de 2mm.

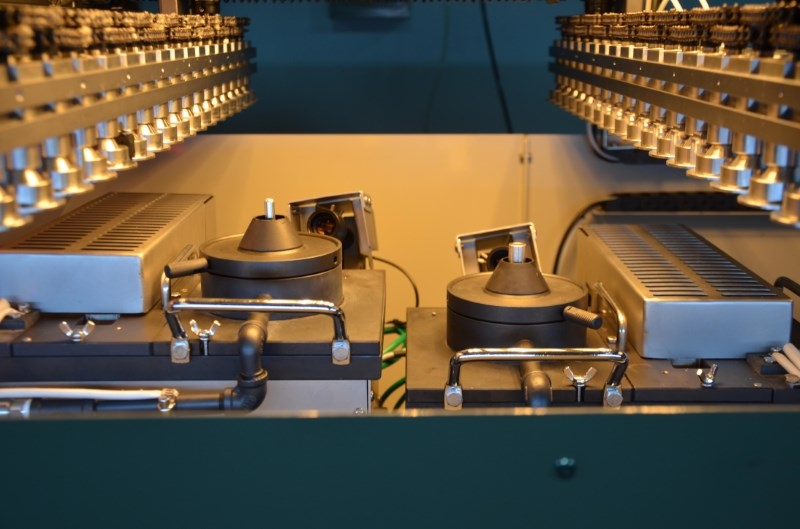

Tanques de Solda
Potes de solda em titânio, 100% apto para aplicação de solda sem chumbo. Equipado de fábrica com bomba desenhada com moderna mecânica de precisão, de fácil manutenção e baixo custo.
Equipado padrão com sistema de atmosfera de nitrogênio, que aumenta a capacidade de molhagem da solda, principalmente para solda sem chumbo.
Câmera de Processo: Acompanhamento em tempo real.
Sem precisar abrir a porta da máquina, o operador pode acompanhar o processo de solda em tempo real.
Preaquecimento
Pre-aquecimento Top & Bottom, com temperatura e tempo programáveis, com flexibilidade total para qualquer tipo de placa, com qualquer massa térmica.
Nozzles para soldagem
A máquina vem equipada com vários nozzles standard, para aplicações universais. ë possível projetar nozzles especiais de acordo com as necessidades de cada cliente
Descrição
FLEX-i2
Geral
Potência operacional / potência máxima
6KW / 16KW
Dimensão do PCB
50x50mm até W450xL508mm
Dimensão da máquina
1420 (L) * 1725 (W) * 1700 (H)
Peso líquido
1000 kg
Alimentação
3PH 380V 50/60Hz
Suprimento de ar
3-5 bars
Exautão de Ar
800 m3 / h
PC
sim
Tempo típico para programação
10 minutos
Plataforma Robótica PCB
Tipo de fluxadeira
DROP JET fluxer made in Alemanha
Quantidade de fluxadeiras
Standard equipado com 1 conjunto. Opcional para equipar com um outro conjunto
Capacidade do tanque de fluxo
1L
Quantidade de tanques de fluxo
Padrão equipado com 1 conjunto. Opcional para equipar outro conjunto (quando usar duas fluxadeiras.)
Distância do bico de fluxo
ajustável com pote de solda juntos
Eixos de movimento
compartilhar mesa XYZ com pote de solda
Precisão de posicionamento
+ / – 0,05 mm
Pré-aquecimento
Método de pré-aquecimento
IR superior e inferior
Módulo de Solda
Tipo de Pote de Solda
Pote de Solda mecânico, e Opcionalmente, por bomba eletromagnética
Número de potes de solda
2
Capacidade do Tanque de Solda
15Kg
Controle de Temperatura
PID, com temperatura de solda altamente estável
Tempo de aquecimento
aproximadamente 30 minutos
Temperatura máquina
350 Graus
Nozzles padrão
De 3 a 12mm
Nozzle Customizado
Disponível
Distancia do Nozzle de Solda
Ajustável por software
Movimentos
X, Y, Z1 e Z2
Controle de Movimento
Sistemas com servo motor, Ball Screw / Linear Guides.
Precisão de posicionamento
+/-0.05mm
Atmosfera de Nitrogênio
Consumo de Nitrogênio por nozzle
4 m3 / hora
Pureza de N2 requerida
99,99%
O software é baseado em WINDOWS. Utiliza como base uma imagem digitalizada ou arquivo GERBER. Programação de caminhos para fluxagem e solda com facilidade “POINT AND CLICK”, “desenhar e arrastar”, criando os caminhos de movimento facilmente. A programação inicial pode ser feita tipicamente em menos de 10 minutos.
Programação Point and Click
Pode-se desenhar o caminho com a imagem digitalizada como plano de fundo, sendo esta a a maneira mais fácil de programar o caminho.
Edição dos dados do caminho de solda:
A velocidade de movimento, a altura Z, a altura da onda, o tempo de espera, a velocidade de inclinação da onda, etc. são facilmente editáveis, obtendo a flexibilidade máxima para se adaptar a diferentes tipos de placas e componentes na placa. O tempo de movimento, o tempo de trabalho e o tempo total de ciclo são estimados após a conclusão da programação da trajetória.
Função de Assistência de Manutenção Preventiva
Sabemos como é importante a manutenção de uma máquina de solda seletiva. No software, listamos todos os trabalhos de manutenção, tempo, peças consumíveis e vida útil, etc. A lista pode ser exportada para EXCEL. O engenheiro pode verificar quais peças precisam ser substituídas nos próximos 3 meses ou 6 meses, desta forma para eles pode preparar tudo com antecedência.
