Nesta máquina de solda seletiva, a placa é colocada em um pallet que é movido pela mesa X / Y com servomotor, o pote de solda é movido em Z com servomotor, o fluxo de jato é movido em Z com cilindro de ar.
SKU: 14526674
Fora de estoque
Fora de estoque
Descrição

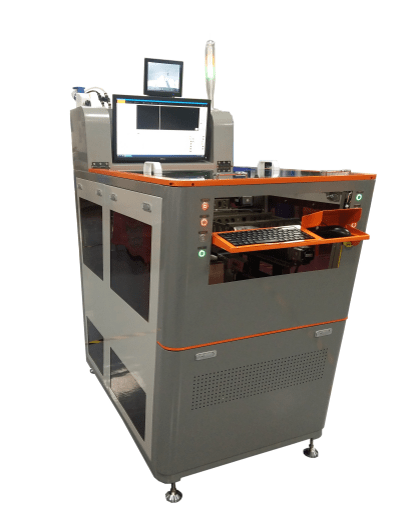

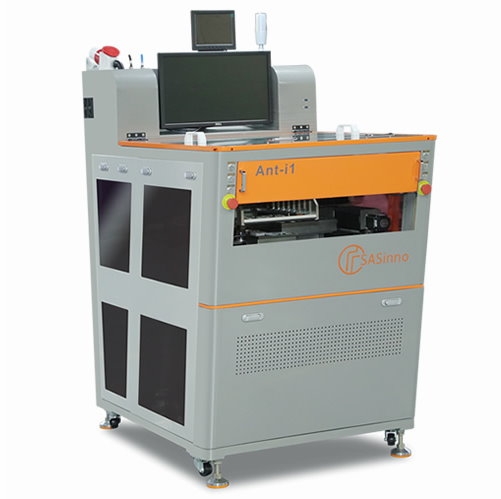

Máquina de solda seletiva offline ANT-i1
O PCB é movido pela mesa X / Y com servomotor, o pote de solda é movido em Z com servomotor, o fluxo de jato é movido em Z com cilindro de ar.
Equipamento padrão Fluxo de jato de gota, pré-aquecimento de fundo, pote de solda seletiva, aquecedor de N2 em linha, calibração de altura de onda automática, câmera ao vivo, software Windows 10 em inglês.
Small Footprint, apenas W990mm x D1308mm.
Placa Max L350mm x W260mm (Pode girar manualmente a placa para 180 graus para atender L700mm x W260mm).
Interface do Windows 10 em inglês.
3 servo-motores e servomotores para movimento.
Drop jet fluxer da Alemanha
Solder sistema pot com capacidade de 15kgs.
Sistema de calibração da altura das ondas.
Zona inferior de pré-aquecimento por infravermelhos.
Câmera “on-time” para mostrar o processo de soldagem.
Contagem decrescente de pré-manutenções.
Spray Flux
Flx-DropJet: Padrão equipado com válvula de jato de gota da Alemanha originalmente, que pode atender a dimensão de ponto de fluxo de diâmetro de 2mm
Seleção de Pote de Solda
Pote de solda em titânio, 100% apto para aplicação sem chumbo. Padrão equipado com bomba mecânica, fácil para manutenção.
O sistema de aquecimento direto N2 é equipado de série, aumenta a capacidade de umedecimento para sodlering sem chumbo.
Live camer
Sod-ProcMoni: Sem a porta da máquina aberta, o operador pode ver o processo de solda em tempo real.
Preaquecimento
Pre-BPRE: zona de pré-aquecimento inferior, antes de soldar PCB irá mover aqui para aquecer o tempo de ajuste sob a temperatura de ajuste.
Solder Nozzle
Sod-WetNoz:Standard equipado com bocal húmido para aplicação universal do cliente. Também pode projetar bocal de solda de acordo com a aplicação do cliente
Descrição
ANT-i1
Geral
Potência operacional / potência máxima
4KW/6.5KW
Dimensão do PCB
50×50 — 350x260mm (pode manualmente girar a placa a 180degree para encontrar L700mm x W260mm)
Dimensão da máquina
W990mm x D1308mm X H1714MM
Peso líquido
400 kg
Fonte de energia
1PH 220 V 50 HZ MÁXIMO 30A Equipado com contador 40A na fábrica
Suprimento de ar
3-5 barras
Esgotamento exigido
200M3 / h
Plataforma Robótica PCB
Eixos de movimento
X, Y, Z
Controle de movimento
Servo motores para X, Y, Z
Precisão de posição
+ / – 0,05 mm
Gerenciamento de solda
Estações de solda padrão
1
Capacidade do pote de solda
15 kgs
Controle de temperatura de solda
PID
Tempo de aquecimento
Cerca de 30 minutos
Temperatura máxima
380 C
Aquecedor de pote de solda
2kw
Bicos de solda
Bicos de Mini Onda
Dia 2 a 8 mm
Bocal personalizado
acessível
Material do bico
Liga proprietária
(N2) Gerenciamento de Inertion
Aquecedor N2
Standard Equipado
Faixa de controle N2 Temp PID
0 – 350 C
Consumo N2 por bocal
1,5 m3 / h
Pureza N2 Necessária
> 99,99%
Gerenciamento De Fluxo
Bocal de fluxo de pulverização
Padrão equipado com bico de jato de gota fabricado na Alemanha
Capacidade de Fluxo
1L
Tanque de fluxo
Tanque de pressão constante
Pré-aquecer
Aquecedor de infravermelho
2kw
Sistema de Controle
PC industrial
sim
Horário típico do programa
10 minutos
Método do programa
Desenhar caminho na imagem digitalizada da placa
Sistema de controle
PC
Solder It“Solder it”É um software baseado no windows10. Com a imagem digitalizada no quadro ou arquivo Gerber, “POINT AND CLICK” para “desenhar e arrastar” caminho de movimento facilmente, faça a programação inicial em menos de 10 minutos.
Point and Click
desenhar o caminho com a imagem digitalizada como plano de fundo, a maneira mais fácil de programar o caminho.
Edição do caminho de solda:
A velocidade de movimento, a altura Z, a altura da onda, o tempo de espera, a velocidade de inclinação da onda, etc. são editáveis, obtendo a flexibilidade máxima para se adaptar a diferentes tipos de componentes na placa. O tempo de movimento, o tempo de trabalho do site e o tempo total de ciclo são estimados após a conclusão da programação da trajetória. Fácil para a linha de produção de equilíbrio.
Função de assistência de manutenção e substituição:
Sabemos como é importante a manutenção de uma máquina de solda seletiva. No software, listamos todos os trabalhos de manutenção, tempo, peças consumíveis e vida útil, etc. Pode exportar para lista de excel, engenheiro pode verificar quais peças precisam ser substituídas nos próximos 3 meses ou 6 meses, desta forma para eles pode preparar tudo com antecedência.
