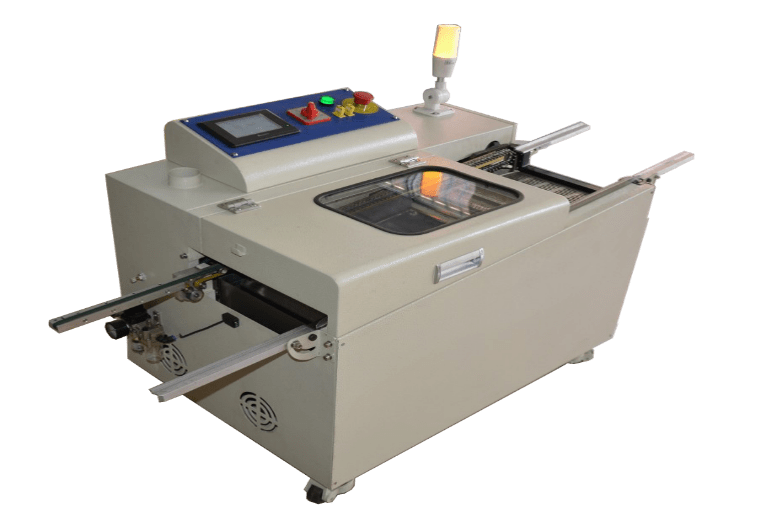

Máquina de solda Onda DWS-200

DWS-200 é uma máquina de solda dupla onda compacta para desktop com certificação CE.
Controle de velocidade independente do fluxo, pré-aquecimento e solda por onda.
Função de tempo programável de pré-aquecimento.
Sistema transportador de corrente para soldar com palete.
Sistema de aplicação de fluxo por spray.
Painel infravermelho para pré-aquecimento.
Bocais de onda dupla em titanio.
Tanque de solda de titânio com capacidade de apenas 70 kg.

SKU: 15469978

Fora de estoque

Descrição

Máquina de solda Onda DWS-200

PLC e sistema de controle de tela Touch Screen
Sistema de fluxo por spray
Uma única zona de pré-aquecimento inferior com painel IR
Bocais de titânio de onda dupla: turbulenta e Lambda
Sistema transportador de corrente para soldar com palete
A largura máxima de PCB: 200mm
Dimensão: 1300 (L) * 580 (W) * 730 (H)
O DWS-200 pode ajustar a velocidade de forma independente. Isso significa que o operador pode definir a velocidade de fluxo e pré-aquecimento diferente do processo de solda por onda para simular a produção de solda por onda com pre-aquecimento longo
O tempo de pré-aquecimento é programável: DWS-200 pode definir o tempo de atraso do pré-aquecimento para garantir o pré-aquecimento do PCB 100% como máquina de solda por onda padrão
Capacidade do tanque de solda mais econômica, máximo de 70 kg
O sistema de PLC e tela de toque facilita muito a operação. Pode definir / salvar / modificar temperatura, velocidade, tempo de pré-aquecimento, etc. na tela.
Fluxadeira spray. Fácil e robusto.
Nozzles para Dupla Onda inclusos. As alturas das ondas são controladas pelo motor de passo. O operador pode alterar a altura diretamente pela tela Touch Screen.
A configuração padrão dos nozzles é de titânio
Sistema de transporte por corrente. A PCB é transportada por paletes.
Ventiladores para sistema de refrigeração

	O processo de palete de carga usa correia de nivelamento para conduzir.
	O processo de pré-aquecimento e solda por onda usa corrente de pinos de 5 mm para transportar.
	O fundo do palete é projetado com ranhura. Durante o transporte de paletes, a ranhura é presa na corrente de pinos, tornando o transporte de paletes mais estável.
	Sistema de pulverização de forma. É composto por tubo de espuma e ar comprimido e fluxo salvo.
	Adicione uma faca de ar atrás da caixa de espuma para tornar a pulverização mais uniforme.
	Uma zona de pré-aquecimento inferior. O aquecedor pode ser retirado para facilitar a manutenção.
	O uso da placa de aquecimento infravermelha para pré-aquecimento torna o aquecimento mais uniforme. Temperatura: temperatura ambiente ～ 260 ℃ (ajustável) O DWS-200 pode definir o tempo de atraso do pré-aquecimento para garantir o pré-aquecimento do PCB 100% como máquina de solda por onda padrão.
	A panela de solda e os bocais de onda são fabricados em titânio. Controle de velocidade independente da solda por onda, diferente do processo de pré-aquecimento.
	O design da gaveta do pote de solda é fácil de substituir e manter.
	O design da gaveta do pote de solda é fácil de substituir e manter.
	Carrinho de solda incluído para substituir e manter.
	O sistema de refrigeração na saída é composto por dois ventiladores do computador.
	O design da gaveta do pote de solda é fácil de substituir e manter.
	Palete.
	Todos os componentes elétricos e PLC, conector, relé de estado sólido, seccionador, motor de passo tem certificação CE.
	Tela de toque e sistema de controle PLC.
	Interface amigável é fácil de operar. A temperatura pode definir / salvar / modificar / pré-aquecer o tempo de atraso diretamente na tela.
	O sistema de controle por PLC e tela sensível ao toque percebe que é fácil modificar a temperatura.

Modelo	DWS-200
Largura do PCB	50-200MM
Modo de solda	Palete (PCB tamanho 50 * 50-200 * 200MM)
Volume de solda	70kg
Dimensão	1300 （L） * 580 （W） * 730 （H）
Peso líquido	90kg
Modo de operação	tela de toque + PLC
Velocidade de transporte	0.3M-0.9M / min
Capacidade do tanque de fluxo	2L
Direção de transferência de PCB	da esquerda para a direita
Modo de pulverização de fluxo	tipo de espuma
Zona de pré-aquecimento	uma zona de pré-aquecimento com fundo separado
Potência de pré-aquecimento	1,8 KW / peça
Temperatura de pré-aquecimento	temperatura ambiente ～ 260 ℃
Materiais de panela de solda	Titânio (padrão)
Aquecedor de tanque de solda	resistência tubular
Potência do aquecedor	1.2KW * 2PCS
Temperatura da panela de solda	temperatura ambiente ～ 320 ℃
Quantidade de ondas	Onda dupla
Máx. altura da onda	8mm
Liquidação máxima	40mm
Tempo de aquecimento do tanque de solda	80 minutos
Ajuste de altura do tanque de solda	Manualmente
Movimento do tanque (dentro e fora)	Manualmente
Potência total	4.5KW
Ar comprimido	3-5BAR
Energização	monofásica 220V 50/60HZ
