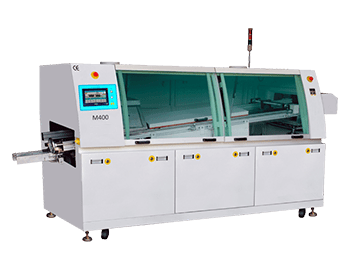

Máquina de Solda Dupla Onda M-400

M-400 é uma Máquina de Solda Dupla Onda de tamanho médio certificada pela CE com transportador com FINGERs, fluxador spray acionado por motor de passo, 2 zonas de pré-aquecimento de ar quente e tanque de solda dupla onda de Titanio.

PLC e sistema de controle touchscreen
Pulverizador de alta qualidade acionado por motor de passo
2 zona de pré-aquecimento de ar quente individual
Pote de solda de onda dupla de titânio completo
Pote de solda in / out automatico, up / down manualmente
Transportador de finger de titânio
Largura máxima do PCB 400 mm
Dimensão da máquina: 3800 (L) * 1360 (W) * 1600 (H)

SKU: 154552

Fora de estoque

Descrição

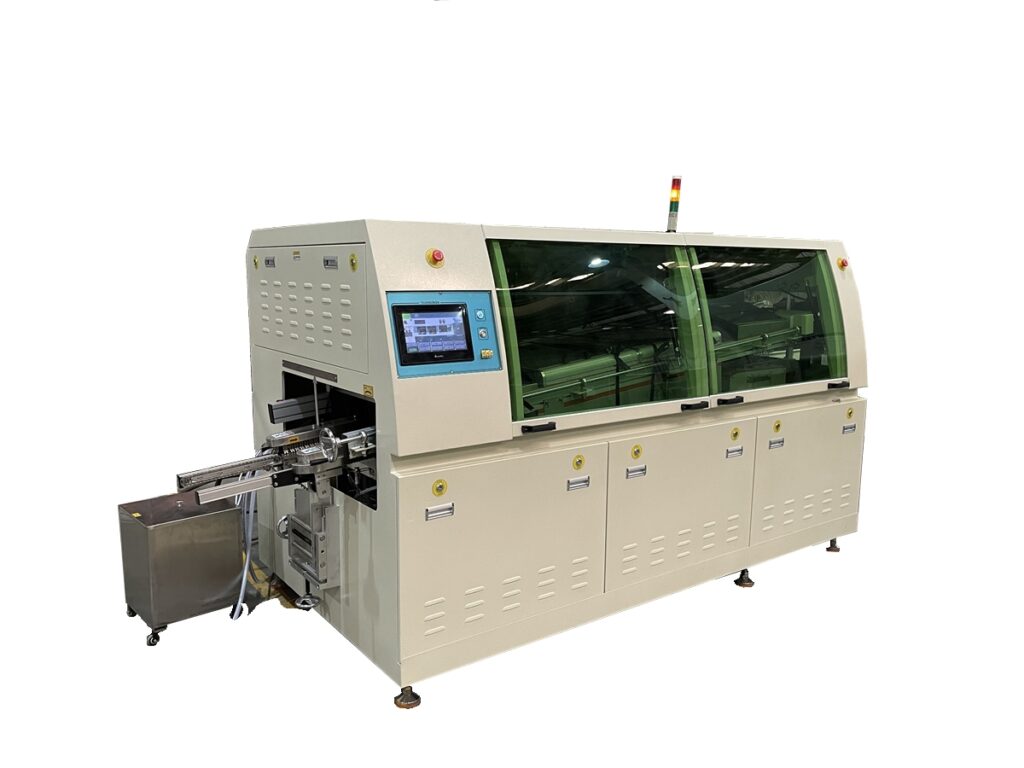

Máquina de solda Onda M-400

Um novo design aerodinâmico substitui um exterior convencional em ângulo reto. E o design é baseado em estética mecânica e praticidade, tornando a manutenção um trabalho fácil;
Controlador PLC, Touchscreen e UPS on-line formam um sistema de controle estável, seguro e eficiente.
O software possui funções como contagem de PCB, configuração e edição de temperatura, menu de parâmetros de PCB e teste de perfil, alarmes e conversão de várias linguagens. Enquanto isso, o software tem um grande efeito sobre as questões de segurança, como o motor de ondas que funciona com temperatura segura, etc.
O temporizador de uma semana fornecerá uma função incrível para o cliente. O operador pode editar seu horário de trabalho para esta máquina de solda por onda semanalmente. E a máquina pode ligar automaticamente para derreter a solda antes de o operador chegar ao trabalho. Quando é hora de trabalhar, a solda está derretida e tudo está pronto. Vai economizar cerca de 1,5 horas para o cliente todos os dias.
O trilho guia especialmente projetado reduz a deformação causada pelo calor; Após dois anos de trabalho, você só precisa trocar as barras de cobre, em vez de trocar os trilhos da esteira.
Pulverizador impulsionado pelo motor de passo, a velocidade pode ser definida na tela sensível ao toque. O tempo de movimento e parada será definido de maneira mais preciosa.
O pulverizador é feito no Japão; Ele fornece desempenho de atomização perfeito do fluxo.
Adicionando fluxo automaticamente (Opção), existem dois sensores no tanque de fluxo. Quando o fluxo é menor que o limite, ele liga a bomba para alimentar automaticamente o fluxo. Operador só precisa colocar todo o fluxo de barril no tanque de fluxo, enquanto colocar o tubo de sucção no barril.
Controle da zona de pré-aquecimento da convecção de ar forçado pelo controlador de temperatura no modelo PID. A zona de pré-aquecimento fornecerá calor uniforme suficiente para o PCB.
2 zona de ar quente inferior individual e terceira zona de ar quente superior opcional, esta configuração proporcionará o maior efeito de pré-aquecimento para a soldagem.
Adote aquecedor de ferro fundido para o pote de solda, ele é montado fora do pote de solda. Este novo modo de montagem prolongará a vida útil do pote de solda.
Bicos de onda dupla. Ambas as alturas de onda são controladas por transdutor. Alterando a altura da onda através do ajuste da frequência de energia.
O pote de solda é feito de material Ti de 3mm de espessura. Garantia de vida longa.
Alta qualidade B & M motor de ondas que fez em italiano, pequeno ruído e mais estável.

	Sistema de carregamento Que pode conectar diretamente com o transportador de inserção, o sensor na parte inferior para contagem e fluxo de spray ligado / desligado, com régua e agulha para instrução de largura
	Sistema de transporteTi fingers. Nesta máquina, o mesmo trilho transportador pode acomodar os dedos L e Hook, o cliente pode escolher qualquer um deles ou misturá-los.
	Opção de suporte centralOpcional com o sistema de suporte central, ele pode suportar o PCB em toda a máquina e posição ajustável.
	Adjustmen da largura4 grupo de sistema de ajuste de largura, conceder o paralizm do transporte.
	Opção de finger Finger L Mixed L com V finger
	Dedo especial para carga pesadaOpcional com o dedo de carga pesada, feito de Ti de 5 mm, pode transportar o peso do PCB como 20kgs / unidade.
	Sistema de fluxoO fluxo do pulverizador, a forma do fluxo, a automação etc. são ajustáveis, para atender a um fluxo perfeito, aplicando o desempenho.
	Bomba de fluxoO fluxo é adicionado automaticamente através de uma bomba SMC, economizando tempo e trabalho do operador.
	Movimento do sistema de fluxoMotor de passo / driver, trilho linear / controle deslizante etc., verifique se o bico de pulverização se move na velocidade necessária sem problemas.
	Sistema de pré-aquecimentoO padrão equipado com 3 zonas de pré-aquecimento por convecção de ar quente na parte inferior fornece calor suficiente para ativar o desempenho do fluxo.
	Opção de pré-aquecimentoOpcional para adicionar a terceira zona de pré-aquecimento superior, minimize a diferença de temperatura do lado superior / inferior da placa de circuito impresso e reduza a deformação da placa de circuito impresso.
	Sistema de soldaO material totalmente em Ti fabricava caldeiras de solda, mesmo para impulsor, eixo, bico e parafusos. Tudo é Ti e 100% capaz de sem chumbo. Bocal de duas ondas, um para ondas turbulentas e outro para ondas planas. E solda o potenciômetro dentro e para fora automaticamente, acima e abaixo manualmente.
	Manutenção fácilO motor do ventilador pode ser retirado do lado superior da máquina, fácil para manutenção.
	Troca fácil entre panela de solda com chumbo e sem chumboO pote de solda é equipado com um conector e carrinho rápidos, pode alternar facilmente entre o pote de solda com chumbo e sem chumbo.
	Opção de nitrogênioOpcional com o sistema de alimentação N2, aprimore a soldabilidade e reduza a geração de escória de solda.
	Software de fácil operaçãoSoftware completo em inglês, interface limpa e clara, fácil de aprender para os operadores. Menos de 10 minutos sabem como.
	Salvamento de parâmetrosTodos os parâmetros podem ser salvos e editados com um nome diferente de PCB. Fácil de construir o banco de dados reflow para diferentes PCBs.
	Sistema de controlePC industrial e controlador auto-desenvolvido para sistema de controle.
	ElectrialTodas as peças elétricas da marca, como o motor transportador Panasonic, o disjuntor Mitsubishi, o transdutor Schneider etc, todos os cabos especificados pela CE.
	Conexão SMEMAEquipado de maneira padrão com o conector SMEMA para produção em linha.

Modelo	M400
Largura do PCB	50 a 400MM
Volume do Pote	390kg
Potência de funcionamento / potência geral	8-12KW / 22KW
Dimensão da Máquina	3140 (L) * 1250 (W) * 1600 (H)
Peso líquido	1100kg
Sistema de Controle	Controle do painel
Motor Transportador	3Ph 220V, 90W
Velocidade do transportador	200MM-1500MM / min
Volume de Fluxo	6,5 litros
Volume de Álcool	4,5 litros
Direção PCB	Esquerda para a direita
Pulverizador	Acionamento do motor de passo
Sparyer	Bocal De Aço Inoxidável
Preaquecer	2 zona de convecção de ar quente
Pré-aqueça o poder	5kw / zona
Material de pote de solda	Ti
Aquecedor de pote de solda	Aquecedores de ferro fundido
Potência de solda	1.2KW * 8PCS
Número de Ondas	Ondas duplas
Tipo de onda	Primeira onda turbulenta
Hora da solda derreter	60 minutos
Pote de solda para cima / baixo	Manual
Pote de solda de entrada / saída	Automaticamente
Bomba de limpeza dos dedos (opcional)	1PH 220V 10W
Tipo de transportadora	Ti finger
Ângulo de solda	3-6
Suprimento de ar	3-5BAR
Fonte de energia	3PH 380V 50HZ, opcional: 3PH 220V 60HZ
