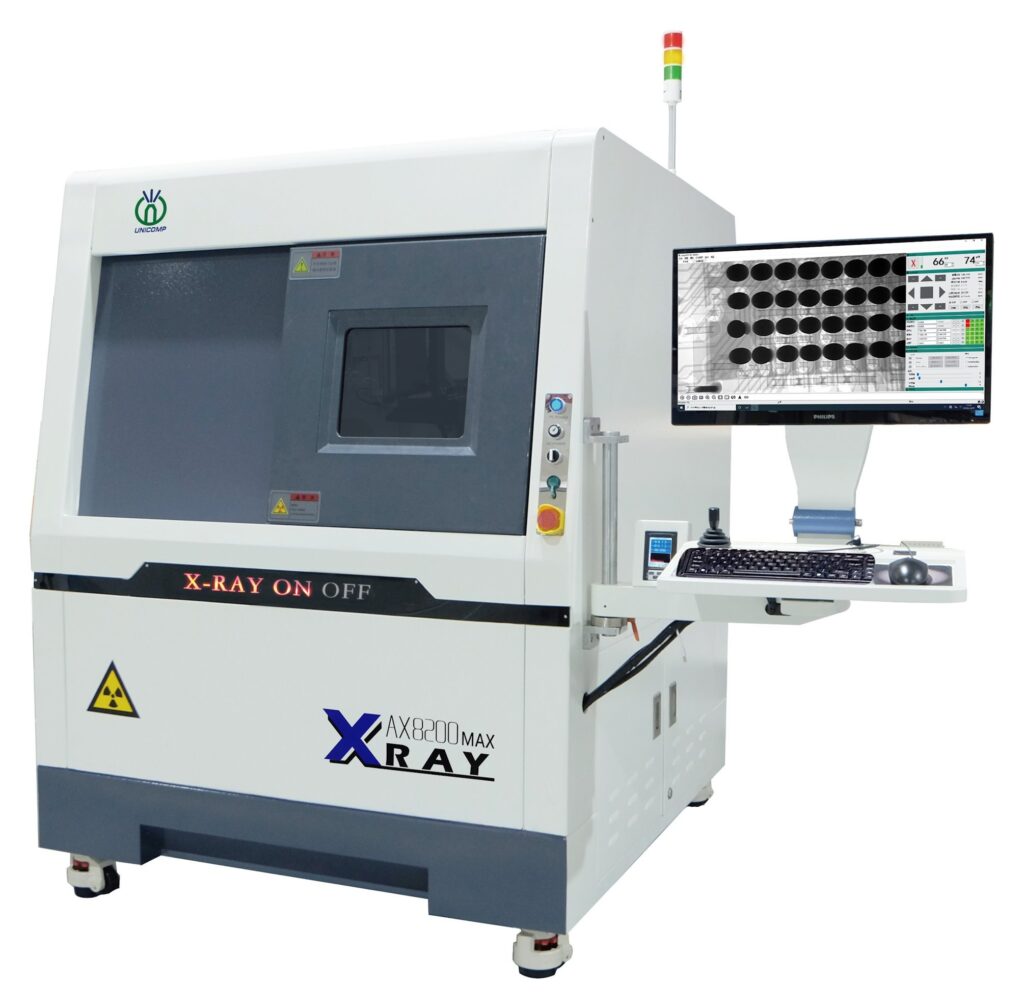

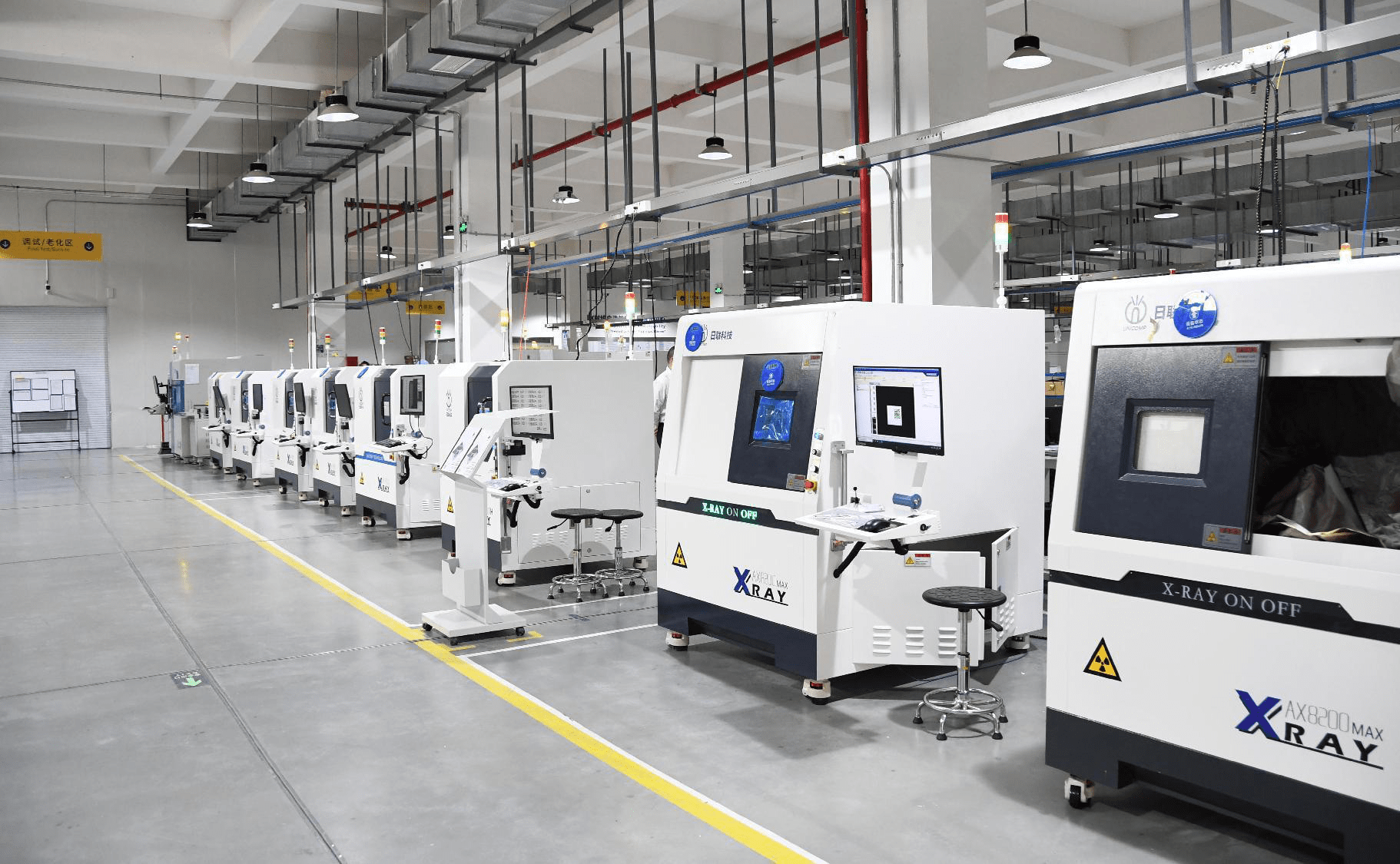

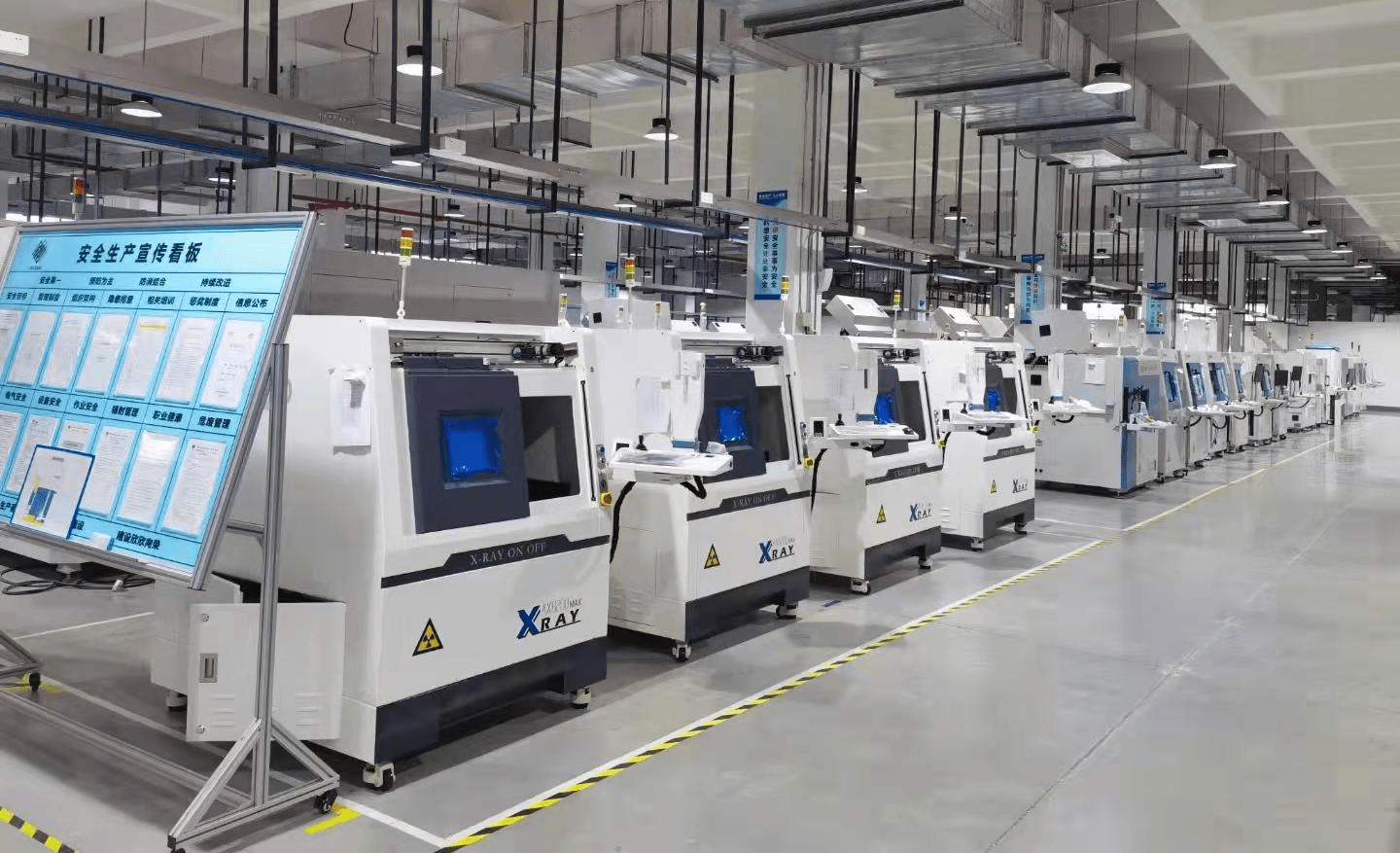

Inspeção de Componentes por RAIOS X AX8200MAX – X RAY InspectionVeja um video de demonstação:
Especificações Principais
| Item | Especificação |
|---|
| Tubo de Raios X | 90KV, 5 µm, tubo selado (closed tube) |
| Detector de Imagem | FPD, 130 mm × 130 mm |
| Ampliação (Zoom) | Até 600× |
| Manipulador | 6 eixos: X / Y / Z1 / Z2 / T1 / T2 (inclinação do tubo e do FPD até 60°) |
| Controle de Movimento | Joystic, teclado, mouse e tela sensível ao toque |
| Tamanho Máx. de Carga | 610 mm × 610 mm; até 10 kg |
| Tamanho Máx. de Inspeção | 550 mm × 550 mm |

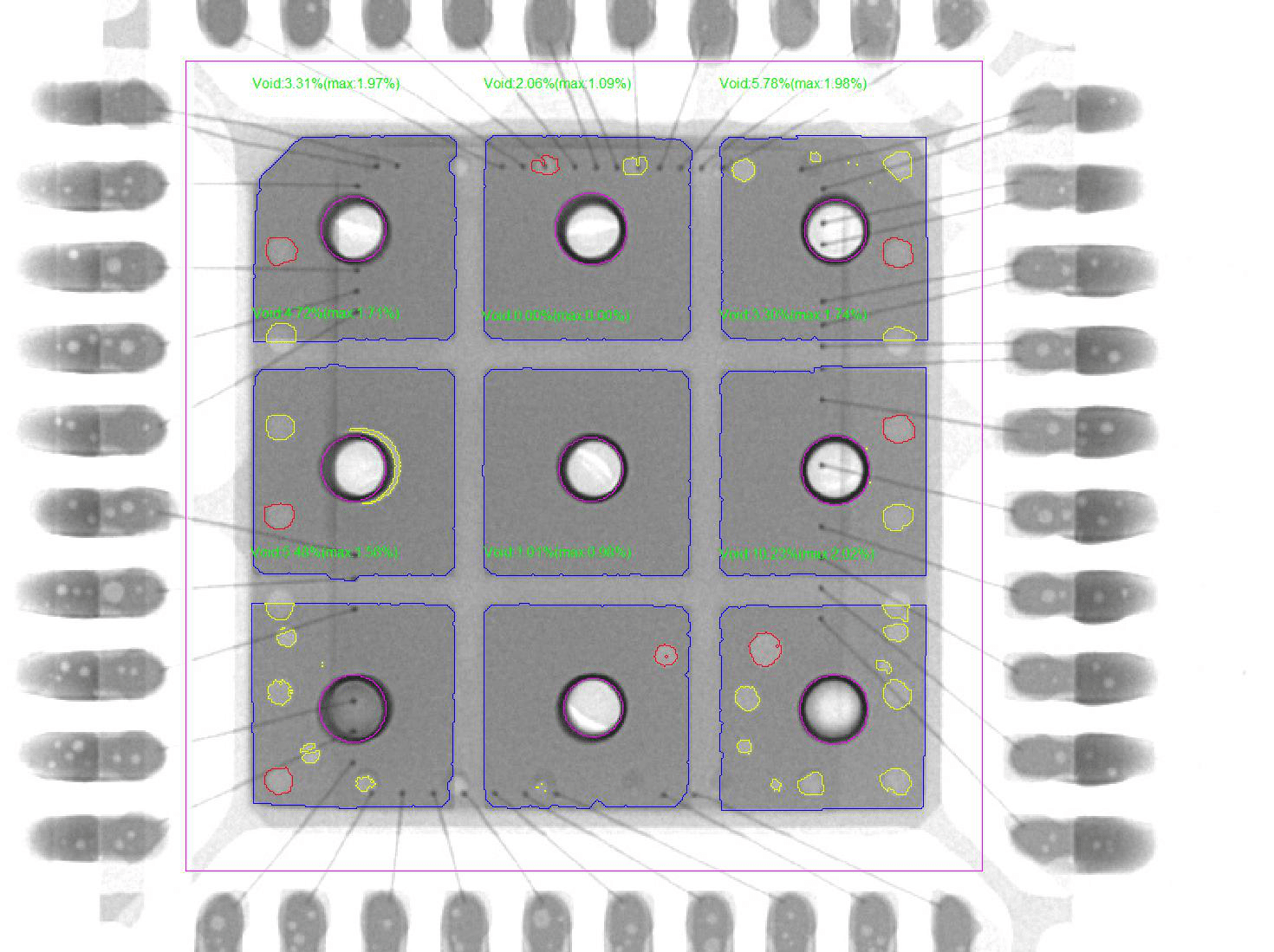

| Funcionalidades de Software | - Medição automática de voids em solda BGA, com exportação de dados/gráficos;
- Suporte a medições (distância, ângulo, diâmetro, polígono, taxa de preenchimento de PTH etc.);
- Inspeção programável (CNC), operação simples e interface amigável;
- Exibição em tempo real de tensão, corrente, ângulo, data etc.;
- Sistema de posicionamento de alvo conveniente.
|
| Segurança | < 1 µSv/h; intertravamento eletromagnético; feixe desliga automaticamente após 5 minutos sem operação; porta deslizante com grade de proteção. |
| Acessórios | Acesso por impressão digital; monitoramento em tempo real da dose de radiação. |
| Computador Industrial | Windows 10 (64 bits), Intel i7, 8 GB RAM, 1 TB HDD |
| Monitor | Tela sensível ao toque FHD de 24″ |
| Dimensões / Peso | 1280 × 1500 × 1704 mm; 1370 kg |
Proteção de Segurança Radiológica
- Blindagem com chapa de aço de alta densidade com solda contínua;
- Porta frontal com chave magnética (trava quando o raio X está ativo);
- Desligamento automático do gerador se a porta de proteção for aberta;
- Proteção automática do gerador (desconecta após 5 minutos ocioso);
- Atende a padrões internacionais: vazamento < 1 µSv/h (≈ 0,1 mrem/h);
- Conformidade com FDA-CDRH 21 CFR 1020.40 (padrão para gabinetes de raios X).
Operação & Movimento
- Mesa de trabalho: 600 × 600 mm (10 kg); movimentos em X e Y.
- Tubo de raios X: movimento em Y e inclinação até 60°.
- Detector FPD: movimento em Y e inclinação até 60°.
- Console: joystick, teclado, mouse, portas USB.
- Outros: luzes de alerta, botão de parada de emergência, intertravamento, aterramento e entrada de energia, PC embarcado com UPS e rodízios dobráveis.
Interface & Software

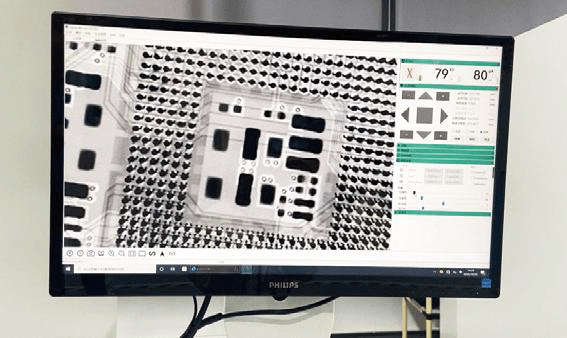

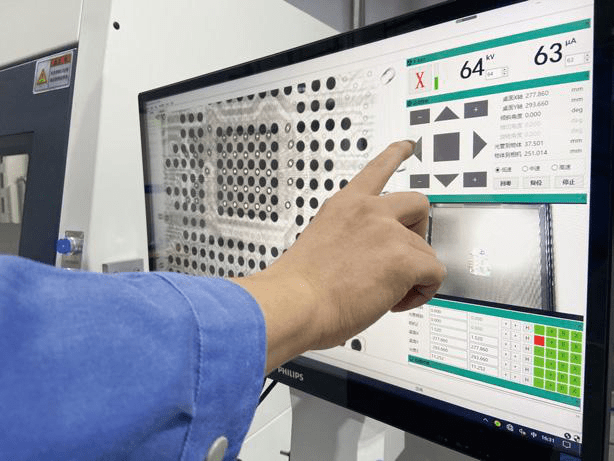

- Tela Touch: LCD FHD de 24″ com navegação e marcação automática.
- Controle: programação CNC, posicionamento automático e controle preciso.
- Monitoramento: tensão e corrente ON/OFF; velocidade de movimento; retorno HOME/RESET/STOP.
- Ferramentas de visualização: capturar/salvar imagem, zoom, tela cheia, cruz de centro, relatórios.
- Ferramentas de análise: medição (círculo, retângulo, linha, polígono, triângulo, curvatura), BGA, voids, LED, IC, alinhamento e mapeamento CNC.
Aplicações de Inspeção
- PCBA (vistas múltiplas e com inclinação);
- BGA (medição de voids, com e sem inclinação);
- PTH/THT (soldagem);
- Chips, cabos, conectores, alto-falantes, baterias de lítio.
