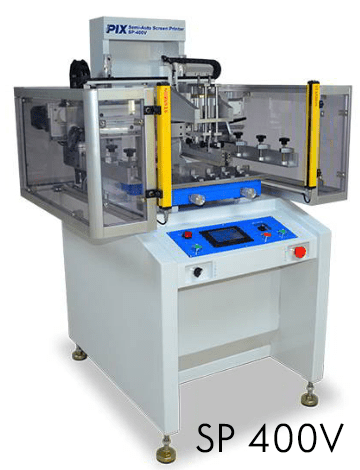

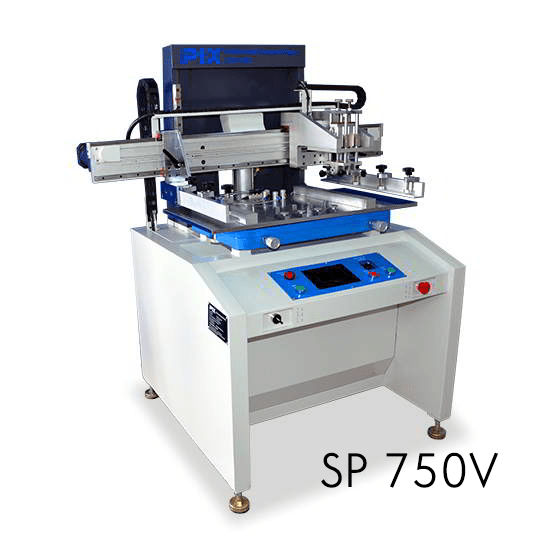

Impressora SMD Semi-Automática – Screen Printer – SP-400V / SP-750V

A Impressora SMD – Screen Printer – SP-400V / 750V é uma máquina de impressão de pasta de solda semi-automática de alta precisão; a precisão de impressão pode atingir +/- 0,05 mm. Pode imprimir PCBs de tamanho 50x50mm a 400x400mm, PCB de face simples ou dupla. Controlada por PLC e tela TOUCH SCREEN. Fácil de controlar e operar.

Impressão Fine-pitch.
Design exclusivo de cabeça de impressão flutuante.
Impressão de placas dupla face.
Mesa de vácuo disponível inclusa.
Alarme para avisar sobre limpeza periódica do estêncil.
PLC & Sistema de controle touch screen.
Pinos magnéticos e ventosas para manter PCB durante a impressão

SKU: P.I01.900100

Fora de estoque

Descrição

Sreen Printer Semi-Automática-SP400 / 750V

Impressão Fine-pitch.
Design exclusivo de cabeça de impressão flutuante.
Impressão de placas dupla face.
Mesa de vácuo disponível inclusa.
Alarme para avisar sobre limpeza periódica do estêncil.
PLC & Sistema de controle touch screen.
Pinos magnéticos e ventosas para manter PCB durante a impressão

	Sistema de movimentoSistema com guia linear duplo, e motor de passo com velocidade ajustável, asseguram a estabilidade e a precisão da impressão. Repetibilidade de impressão: +/- 0,05 mm.
	Excelente posicionamento de estêncil, com ajuste preciso Esta unidade fornece resultados de impressão superiores com ajuste preciso, por meio de micrômetros (X Y R & Level) do estêncil. Excelente precisão de posicionamento e cabeça de impressão flutuante exclusiva para tornar a pasta de solda mais uniforme.
	Mesa de trabalho flexívelEsta unidade é equipada com conjuntos de suportes por sucção à vácuo e pinos magnéticos. O operador pode fixar pinos de posicionamento com base na dimensão do PCB. Conveniente para troca, o sistema a vácuo pode sugar PCB durante a impressão para garantir o resultado da impressão.
	Sistema de controle e operaçãoO PLC e sistema de controle de touch sreen garantem que o sistema funcione com facilidade e estabilidade. A velocidade de snap-off pode ser ajustada pela configuração de produção baseada em PCBs diferentes. Pode-se mudar também a periodicidade de alarme para limpeza de estencil.
	Confiabilidade de Partes e Peças utilizadas.A máquina use partes e peças de fabricantes famosos de componentes elétricos e pneumáticos, tais como PLC Mitsubishi, relés da Omron, chaves contatores da Schneider, cilindro de ar AIRODK, etc.
	Squeegees – RodosDiferentes tipos de squeegee para a maioria das aplicações, você pode selecionar entre rodos de borracha e metal em tamanhos específicos.

Descrição	SP-400V	SP-750V
Dimensões do quadro	Largura até 740mm Comprimento ajustável de 300 a 550mm	Largura até 1120mm Comprimento ajustável de 300 a 550mm
Espessura do PCB	0,4 mm ~ 5 mm	0,4 mm ~ 5 mm
Área Máxima de Impressão.	400 × 400 mm	400mm×760mm
Precisão de Impressão	+/- 0,05 mm	+/- 0,05 mm
Faixa de ajuste para mesa de impressão	X ±5mm; Y ±5mm; Angulo 2.8°	X ±5mm; Y ±5mm; Angulo 2.8°
Altura da mesa de impressão	850 ± 20 mm	850 ± 20 mm
Sistema de posicionamento	Pinos de apoio, sistema de vácuo	Pinos de apoio, sistema de vácuo
Exigência de ar	4-6kgf / cm2	4-6kgf / cm2
Entrada de energia	Monofásico 220V 50/60 HZ	Monofásico 220V 50/60 HZ
Potência	0,2 kW	0,2 kW
Peso Aprox.	200 kg	350 kg
Dimensões: L x L x A (mm)	836mm850mm1380mm	1250mm900mm1380mm

<!– –>
